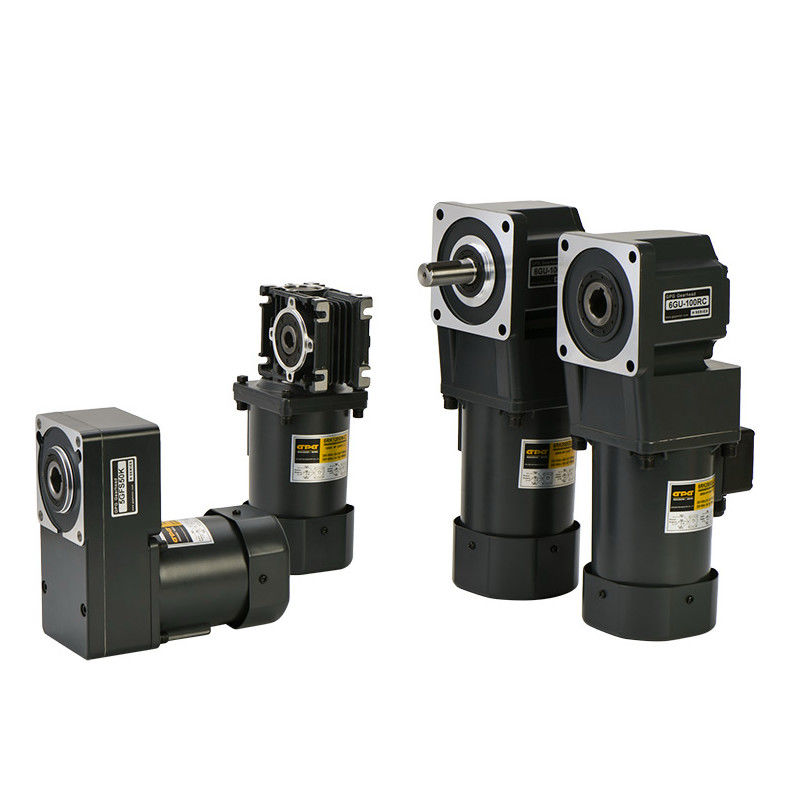

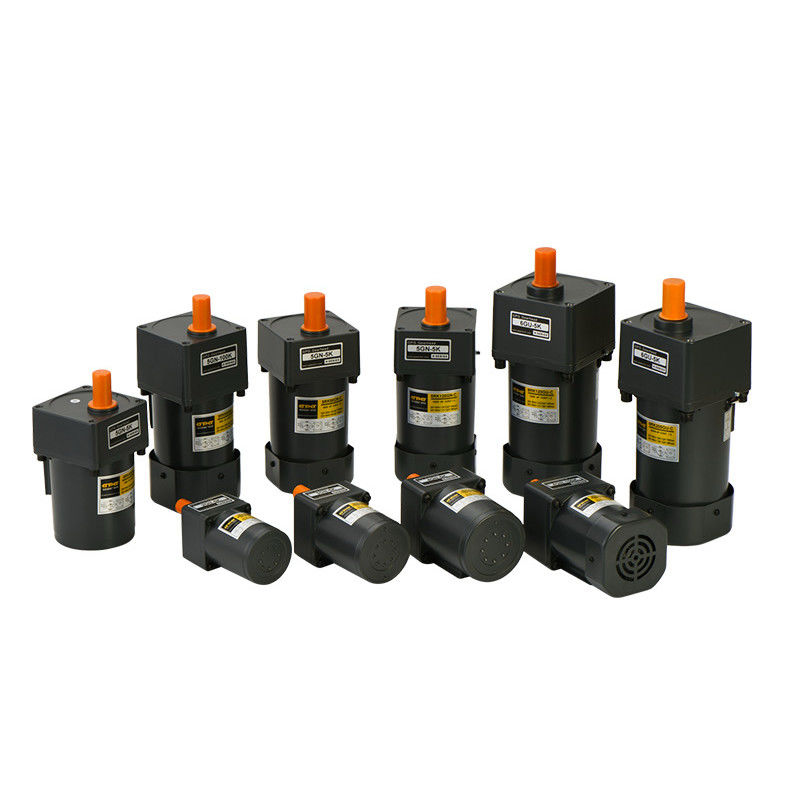

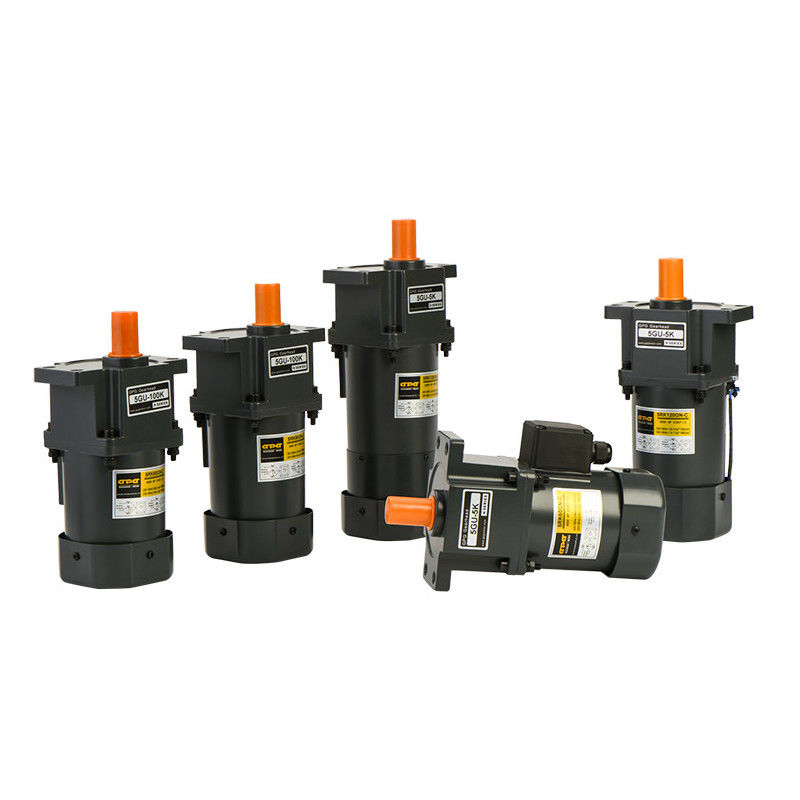

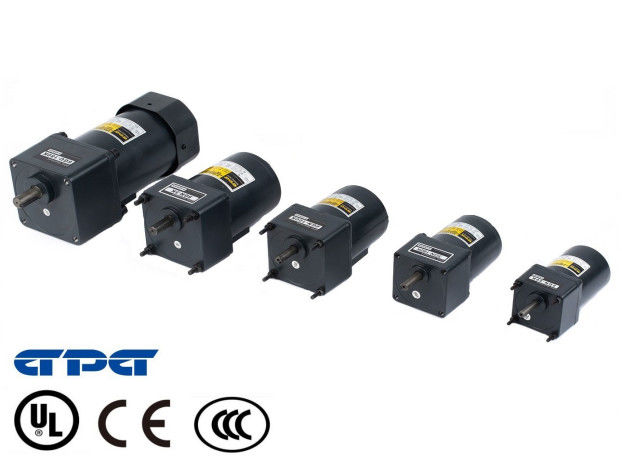

اختيار محرك كهربائي صغير يعمل بالتيار المتردد IK RK MICRO WORM ELECTRIC MOTOR

المعنى القياسي لرمز GPG

النوع 2 يعني 60 مم ، 3 يعني 70 مم ، 4 يعني 80 مم ، 5 يعني 90 مم ، 6 يعني 100 مم (قطر غلاف المحرك)

② رمز نوع المحرك IK يعني محرك تحريضي (ملاحظة: محرك أحادي الطور به 4 أسلاك رائدة ، وجميع المحركات ثلاثية الطور تحريضية

المحرك ، محرك 60 مم لا يحتوي على نوع الحث ،) ، RK تعني محرك عكسي (محرك أحادي الطور به 3 أسلاك رائدة)

رمز طاقة المحرك 6 يعني 6W ، 15 يعني 15W ، 20 يعني 20W ، 25 يعني 25W ، 40 يعني 40W ، ...... 200 يعني 200W

كود نوع التحكم في السرعة مع R يعني نوع التحكم في السرعة ، بدون R يعني السرعة الثابتة

⑤ رمز عمود المحرك GN يعني عمود السن ، ويعني A1 عمودًا دائريًا ذو وجه مسطح ، ويعني A2 عمودًا دائريًا بفتحة مفتاح

⑥ رمز الجهد A يعني 110V ، C يعني 220V ، S يعني 3ph220V ، S3 يعني 3ph380V ، SS3 يعني 3ph220V / 380V

⑦ رمز الصندوق الطرفي L يعني السلك الرائد 450 مم ، TT تعني الصندوق الطرفي مع كتلة طرفية ، TC تعني الصندوق الطرفي مع مكثف بالداخل

⑧ T-box / توجيه سلك الرصاص A يعني يسار العمود ، B يعني أسفل العمود ، C تعني يمين العمود ، D تعني على العمود ، انظر من منظور العمود ،

الاتجاه الافتراضي هو B ، انظر المرفق

⑨السلك الرئيسي لاتجاه T-box U: up D: down L: left R: ​​right ، انظر من المشهد الأمامي للصندوق الطرفي ، الاتجاه الافتراضي هو D ، انظر المرفقة

⑩ كود الحماية الحرارية P يعني الواقي الحراري ، بدون وسيلة بدون واقي حراري

رمز مروحة التبريد F يعني مروحة تبريد ، بدون وسيلة بدون مروحة تبريد ، M يعني مع فرامل مغناطيسية ، FM يعني بفرامل مغناطيسية و

مروحة تبريد

⑫ رمز نوع علبة التروس 2 يعني 60 مم ، 3 يعني 70 مم ، 4 يعني 80 مم ، 5 يعني 90 مم ، 6 يعني 104 مم (شفة علبة التروس المربعة)

⑬ رمز نوع شفة علبة التروس GN يعني علبة تروس من النوع المربع ، GS تعني علبة تروس من نوع شفة الأذن

رمز نسبة السرعة 3،5،6،7.5،10،12.5،15،18،20،25،30،36،40،50،60،75،90،100،120،150،180،200،250،300،500،750

رمز النوع المحمل K يعني محمل كروي قياسي ، RT يعني عمود صلب الزاوية اليمنى ، RC يعني عمود مجوف الزاوية اليمنى

⑯ رمح ضياء رمز G8 يعني 8 مم ديا رمح ، G10 يعني 10 مم ديا رمح ، G12 يعني 12 مم ديا رمح ، G15 يعني 15 مم ديا رمح

رمز برغي التوصيل L يعني ثقب المسمار ، ويعني T من خلال نوع الفتحة

رمز فتحة المفتاح K3 يعني 3 * 3 * 18 مم ، K4 يعني 4 * 4 * 25 مفتاح K5 يعني 5 * 5 * 25 مفتاح ، F1 يعني وجه مسطح 1 * 25 ، F2 يعني وجه مسطح 1 * 20

ملحوظة

المواصفات كمرجع فقط.

يمكن تخصيص أبعاد العمود والمواصفات (الجهد ، عزم الدوران ، السرعة ، إلخ).
